Буровые установки УРБ-4Т выпускаются заводом машиностроения им.Воровского и «СпецБурМаш» (г.Екатеринбург) как специализированная бурильная техника, управляемая от гидравлической системы дизельного двигателя. Являются мобильным оборудованием с возможностью установки на транспортировочные шасси разных видов.
Назначение буровой установки УРБ-4Т
Агрегат УРБ-4Т предназначен для выполнения буровых работ на грунтах всех категорий твердости ударно-вращательным способом с одновременной очисткой скважины промывкой либо продувом, а также сухим шнеком.
Буровой установкой на гусеничном ходу может выполняться сверление отверстий следующего назначения:
- Геодезические исследования со взятием проб грунта.
- Структурно-поисковые работы для газо-и нефтедобычи.
- Разведочное бурение предположительного месторождения твердых ископаемых.
- Строительные нужды (установка буронабивных свай в устойчивых нескальных грунтах и др.).
ИНТЕРЕСНО! Кроме строительных и поисковых ям и отверстий, с помощью буровой на гусеничном ходу УРБ-4Т возможно сверление взрывных и чистых водозаборных скважин при залегании подземных водяных жил на большой глубине.
Особенности
Эта спецмашина предоставляет широкий спектр возможностей: от узких поисковых скважин большой глубины, достигающих 300 метров, до широких с уширением для забивки 30-метровых свай диаметром 600 мм. Такая многофункциональность достигается благодаря особенностям ее конструкции, узлов и дополнительных элементов.
Конструкция
Главная особенность установки – работа от дизеля базового шасси, в качестве которого обычно используется трелевочный гусеничный трактор ТТ-4 (ТТ-4М или Т-147.00), имеющий большую опорную площадь для минимизации давления на грунтовую площадку. От него запускаются все рабочие элементы буровой:
- Движение передается по гидроприводу к вращателю, передвигающемуся по мачте.
- Сбор и развинчивание буровых труб производится посредством совместной работы вращателя и специального элеватора.
- Подъем и подача проводятся мощными гидроцилиндрами как для прохода шнека, так и при продвижении пневмоударника.
- Стандартный комплект включает буровые насосы, скорость работы которых идет через коробку передач (модели НБ-50 и НБ4-160/63).
- На агрегате используются компрессоры марок 4ВУ1-5/9М32 либо КВ-10/10С.
- Управление и полный контроль происходит с пульта управления.

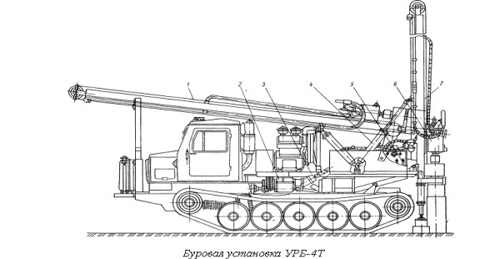

1 — мачта; 2 — раздаточная коробка; 3 — установочная рама; 4 — цилиндр подъема мачты; 5 — пульт управления; 6 — вращатель; 7 — талевая система.
ВНИМАНИЕ! Установка может укомплектовываться и свободно монтироваться с узлами другой модели – УРБ-2ДЗ, куда включаются мачта, элеватор, вращатель и каретка.
Преимущества и недостатки
Использование буровой типа УРБ-4Т дает следующие преимущества:
- Возможность устройства глубоких скважин за малый промежуток времени, что достигается благодаря высокоскоростному бурению ударником и использованию методов очистки жидкостями и воздухом.
- Высокая эффективность действий, достигаемая при оптимальном давлении на забой при работе гидроцилиндра.
- Возможность бурения с уклоном мачты на участках сложного расположения.
- Улучшенная проходимость используемых гусеничных шасси с независимой подвеской: машина свободно проезжает как по горным площадкам, так и по лесистой местности.
Некоторое неудобство установки заключается в том, что для ее обслуживания требуются слаженные усилия 2-х операторов, но оно компенсируется высокой производительностью механизмов и скоростью прохождения скважин.
Технические характеристики
Характеристики буровой УРБ-4Т в стандартной комплектации и дополнительных возможностях представлены в следующей таблице:
| Параметры | Ед. измерения | Величина |
| Общая масса | т | 17,5 |
| Габариты транспортн., длина/ширина/высота | м | 7,85/2,75/3,98 |
| Габариты рабочие, длина/ширина/высота | м | 6,92/2,75/8,325 |
| Макс. начальный диаметр сверления | мм | 190 |
| Макс. конечный диаметр сверления: | ||
| — шнеком | мм | 150 |
| — геофизического бурения | мм | 118 |
| — структурного поиска с промывкой | мм | 93 |
| — структурного поиска с продувом | мм | 118 |
| Максимальная глубина сверления | ||
| — шнеком | м | 30 |
| — геофизического бурения с промывкой | м | 100 |
| — геофизического бурения с продувом | м | 50 |
| — структурного поиска с промывкой | м | 300 |
| Макс. грузоподъемность на крюке элеватора | кгс | 4600 |
| Скорость подъема | м/с | 0-1,2 |
| Давление жидкости в гидросистеме | кг/см2 | 100 |
