Первые образцы МАЗ-5337 сошли с конвейера во второй половине уже далеких 80-х годов прошедшего века.
Грузовики и шасси этой модели автомобиля стали примером удачного воплощения концептуальной идеи унификации конструктивных элементов.
Общая информация о МАЗе-5337
База моделей, имеющих колесную формулу 4х2, составляет 3,95 метра. Грузоподъемность бортового автомобиля на основе шасси 5337 составляет 8,7 т при общей снаряженной массе 7,15 т.
Распределение полной загрузки тягача в 16 т выражается соотношением 0,37:0,63, т. е.:
- передняя ось – 6 т,
- задняя ось – 10 т.
Допустимый вес прицепа (данные для основного применяемого типа — МАЗ 8926-02), при работе машины в составе автопоезда, составляет 12 т, таким образом, общий вес сцепки достигает 28 т.
Универсальность серии дает возможность буксировки платформ другого типа. Но при этом следует учитывать:
- указанный максимальный буксируемый вес;
- конструкцию сцепного устройства;
- возможность использования тормозной системы прицепа в составе автопоезда;
- величину напряжения и наличие соответствующих разъемов подключения электроприборов.
Монтируемая на шасси металлическая платформа грузовика имеет открывающиеся с трех сторон борта. При этом боковые состоят из двух частей, что делает удобными погрузочно-разгрузочные работы на высоте 1,4 метра.
Настил пола платформы выполнен из прочных, устойчивых к гниению, пород древесины.
Кабина и рулевое управление
Для опытных водителей, работавших на белорусских машинах, серия 500-го семейства МАЗов запомнилась не самыми комфортными для работы условиями.
В кабине было шумно, холодно, вызывало нарекания остекление, особенно переднее стекло.
В общем, дальние рейсы становились настоящим мучением. Рабочее место в серии 5337 отличается современным комфортом. Улучшена тепловая и звуковая изоляция стандартной комплектации салона, применена эффективная система обогрева и вентиляции.

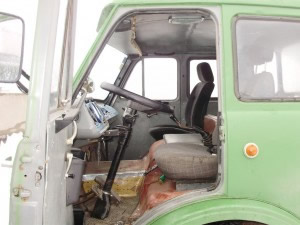

Располагающиеся над двигателем двух- и трехместные кабины оборудованы гидроцилиндром с ручным насосом для откидывания их вперед при необходимости доступа к мотору. Водительское место имеет подрессоренное основание.
Его конструкция позволяет регулировать расстояние до органов управления, высоту посадки, угол наклона подушки сиденья и его спинки.
У большинства моделей в кабине отсутствует спальное место. Но в отдельных модификациях (МАЗ-533701 ХЛ) имеется до двух спальных мест.
Автомобили с такой маркировкой могут эксплуатироваться в условиях Крайнего Севера, где температура часто опускается до -60 градусов по Цельсию.
Важно! Приборная панель и все элементы внутренней отделки отвечают требованиям безопасности в их современном понимании, то есть имеют специальные накладки, служащие для поглощения энергии удара.
С учетом тех же требований изготовлены зеркала заднего вида, система внутренних приборов освещения кабины, рулевая колонка с гидроусилителем и т. п.
Удобство и легкость управления тяжелой машиной обеспечивается комплексом, включающим реечный механизм и гидроусилитель, состоящий из распределителя в руле и цилиндра усилителя.
В остеклении кабины применено панорамное лобовое стекло, гнутое и цельное, обеспечивающее великолепный обзор дороги. Высококачественные уплотнители на окнах и дверях исключают попадание внутрь кабины влаги, пыли и т. п.
При движении машины специальные воздухозаборные щитки создают воздушные потоки вдоль ее боковых поверхностей, препятствуя их загрязнению. Цельнометаллический корпус сварен из стальных элементов с защитным покрытием.
Грунтование и окраска погружением, в сочетании с иными способами обработки и своевременным обслуживанием, обеспечивают длительную защиту кабины от коррозионных процессов.
Двигатель и трансмиссия

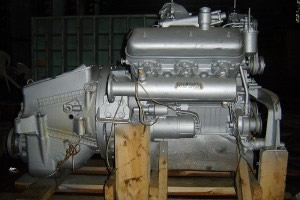

Конструкция мотора, установленного на рассматриваемом МАЗе, представляет турбированный V-образный дизель ЯМЗ-236 НЕ2 (отвечает стандарту EURO II) с шестью цилиндрами, расположенными под углом 90°, общим объемом 11,15 л.
Развиваемая мощность при 2 100 об/мин составляет 180 «лошадок» (или 132 кВт). Максимума, равного примерно 68 кгс/м, крутящий момент достигает в диапазоне 1 250-1 450 об/мин.
Шестисекционный ТНВД включает насос низкого давления для подкачки топлива, мультирежимный регулятор оборотов и устройство опережения впрыска (муфту). Используемый тип рабочих форсунок – закрытый.
В воздушном фильтре сухого типа имеется индикация предела загрязнения, предусмотрена возможность смены фильтрующего элемента.
В комплекте имеются электрическое факельное устройство (ЭФУ). В качестве отдельной опции изготовителем предлагается специальный подогреватель для пуска двигателя (ПЖД-30).
Единый агрегат с дизелем составляет трансмиссия, включающая сухое сцепление с двумя дисками и пневматическим усилителем, а также пятиступенчатую коробку ЯМЗ-236П.
В ее конструкции имеются синхронизаторы для передач переднего хода, начиная со II по V; их передаточные числа с I по V и задний ход (ЗХ) составляют соответственно:
- I — 5,2,
- II — 2,9,
- III — 1,53,
- IV — 1,00,
- V (ускоряющая) — 0,66,
- ЗХ — 5,48.
Пара валов, соединенных последовательно, образуют карданную передачу, на которой имеется промежуточная опора.
Главная двухступенчатая передача разнесенного типа состоит из центрального редуктора с коническими шестернями и «планетарок» по бортам в колесных ступицах. Общее передаточное число равно 7,14 (7,7), а по компонентам:
- редукторное – 2,08 (2,27),
- бортовые – 3,428.
Благодаря примененной силовой установке разогнать машину до 85 км/ч можно всего за 50 секунд.
В режиме экономичного «крейсерского» хода средняя величина расхода дизельного топлива достигает около 21,5 л на каждую сотню километров пройденного пути.
Движение в смешанном цикле потребует до 35 л на 100 км. Автопоезд легко преодолевает подъемы до 25% крутизны и вписывается по габариту в общий разворот радиусом до 9,8 метра.
Тормозные системы серии
В серии 5337 используются многоуровневые тормозные системы, приводимые в рабочее состояние пневматикой.
Эффективность их работы обеспечивает при движении со скоростью 60 км/ч, замедление и полную остановку многотонного автопоезда — на отрезке всего 36,7 м.
Вся аппаратура комбинированных систем имеет два независимых контура, раздельных для передней и задней пары колес.
Безопасность движения и стоянки обеспечивают:
- рабочие тормоза барабанного типа шириной 160 мм, диаметром 420 мм и кулачковыми разжимными устройствами. Тормозные камеры сзади имеют дополнительные пружинные аккумуляторы;
- стояночный тормоз (включается пневматикой в камерах задних колес на пружинных энергоаккумуляторах);
- запасные тормоза (совмещены со стояночным). Рекомендуется использовать при отказе всех других;
- включаемые пневматикой специальные заслонки в системе отвода выхлопных газов обеспечивают функцию вспомогательных тормозов, замедляя обороты мотора.
При работе в составе автопоезда предусмотрены комбинированные варианты включения тормозов прицепа (одно- и двухпроводные).
Есть защита от блокировок в случае замерзания скопившегося конденсата.
Подвеска, колеса и шины
В серии применена усовершенствованная система передней и задней подвесок:
- рессоры передней подвески, комбинированные с двумя телескопическими амортизаторами, имеют полуэллиптическую форму, их задние концы плавно скользят;
- две основные и две дополнительные рессоры задней подвески имеют полуэллиптическую форму. Задние концы у основных рессор и оба конца у дополнительных выполнены скользящими.
Примененные в грузовике МАЗ-5337 колеса с ободом 8.5В-20 имеют бездисковую конструкцию. Крепление каждого – прижимами на 6 болтах. Могут ставиться радиальные шины: 11.00R20 (300R508), И-68А, И-111А или И-111АМ.
Энергопитание и расходные материалы
Бортовое напряжение 24 В обеспечивается генератором Г-273В, за работой которого следит встроенный регулятор напряжения Я120М.
Пуск мотора обеспечивается стартером СТ103-А-0, питающимся от двух аккумуляторных батарей 6СТ-190А (6СТ-182ЭМ).
Штатный бак для горючего, вмещающий 200 литров дизельного топлива, обеспечивает автономный ход от 450 до 900 км в зависимости от груза и комплектации.
Общее количество масла в двигателе составляет 25 литров всесезонного М-6/10В (или M-10B летом и М-8В зимой). В охлаждающей системе рекомендован к применению Тосол А-40, его общее количество составляет 29 литров.

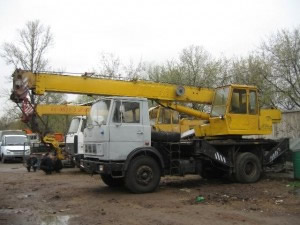

Автокраны на базе МАЗ-5337: общие технические характеристики
Общая востребованность автокранов связана с их мобильностью, возможностью и удобством маневра, простотой установки и управления и т. д. Примером могут служить знаменитые «Ивановцы».

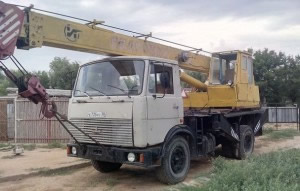

Широкий перечень моделей с различной грузоподъемностью, типом и длиной грузовой стрелы устанавливается именно на двухосное шасси МАЗ-5337. Важной составляющей является их стоимость: она выгодно отличается в сочетании с высоким качеством техники.
Сегодня хороший новый автокран можно купить от 3-х до 6-7 миллионов рублей в зависимости от его технических характеристик.
Особенностью всех крановых надстроек на МАЗ-5337 является полная отработка и отсутствие «сырых» узлов и элементов в конструкции.
Качественные гидравлические системы обеспечивают безупречно плавное и точное перемещение предметов весом до 32 т.
Современная грузовая стрела, приводимая в действие силовой установкой шасси, представляет, как правило, выдвижную телескопическую конструкцию из 3-х – 4-х секций с гидроцилиндром и усиливающими полиспастами.
Обеспечивается компактность установки при переездах и значительная (до 22,5 м) высота подъема груза на рабочей площадке.
Автокраны на основе МАЗ-5337 отличает целый ряд преимуществ:
- установки надежны, безопасны и легки в работе, их крановые операции могут совмещаться;
- простота управления и широкий выбор скорости работы дополняется наличием компьютерного блока, контролирующего основные параметры (загрузка, высота, вылет и длина стрелы, рабочая зона);
- универсальность в ремонте и возможность использования горючего различного качества.
Многофункциональные преемники
Пришедшие на смену модели МАЗ-5335, ранее выпускавшейся в качестве основной, машины семейства МАЗ-5337 выгодно отличались по своим техническим характеристикам.
В частности, двухосное шасси этой серии не имело платформы и могло быть использовано как база для монтажа специализированных технических надстроек самого широкого назначения:

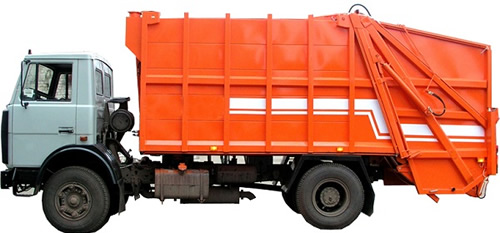

- коммунальные (мусоровозы, поливальные, уборочные машины и т. п.);
- строительные (краны, миксеры-бетоновозы и пр.);
- пожарные (цистерны, подъемники и т. д.);
- топливозаправщики;
- лесовозы.
Удачно отвечающая требованиям потребителя серия по-прежнему широко представлена в различных сферах практической хозяйственной деятельности.
Высокий потенциал, заложенный в конструкции, делает шасси МАЗ-5337 пригодным для эксплуатации при низком качестве дорог или их отсутствии, что очень удобно при работах, связанных с перемещением различных грузов.
