Трактор Кейс Магнум (CASE Magnum) 340: подробное описание и стоимость

Колесные трактора серии Magnum выпускаются машиностроительной компанией из США CASE IH.

Концерн занимается разработкой и поставкой нескольких линеек высокоэффективной агротехники.

Трактора, уборочные комбайны, посевные агрегаты, оборудование для внесения удобрений, сошники, бороны продаются в десятках стран, с успехом применяются фермерскими хозяйствами и крупными агрохолдингами.

Назначение машины

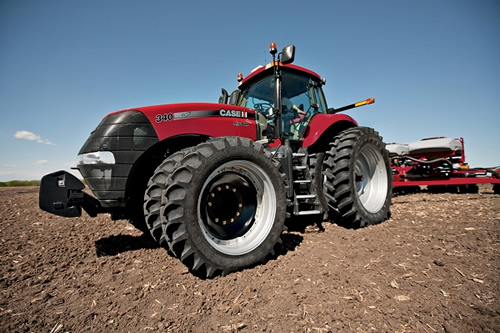

Трактор Кейс Магнум 340 – универсальная колесная машина, используемая как тяговое средство для сельхозагрегатов с широкозахватным рабочим органом.

Трактор является основным звеном в механизации работ как по классическим, так и новым – минимальным и нулевым агротехнологиям. Он хорошо адаптируется к условиям различных полей, насыщен достаточным числом параметров настройки для большинства видов работ.

Магнум 340, в комплексе с различными по назначению прицепными и навесными сельскохозяйственными механизмами, с высокой эффективностью применяется:

• для уборки урожая и посева семенных культур, пахоты и культивации земель на больших по площади картах полей крупных агрохолдингов;
• в операциях по уходу за насаждениями. Достаточный дорожный просвет, просчитанные размеры габаритов машины и колеи колес позволяют без повреждения растений вести рыхление, прополку, внесение удобрений и другие работы;
• в заготовке кормов для животных, поливных работах, обработке посадок ядохимикатами, формировании и заполнении силосных ям;
• при перевозке грузов на прицепной платформе по дорогам общего пользования и в условиях бездорожья.

Эксплуатационные параметры

Наименование	Единица измерения	Параметр
Силовой агрегат		Cursor 9
Литраж цилиндровой группы,	дм3	8,70
Мощность при номинальных 2 000 об. коленвала в минуту, в т. ч. при режиме PowerBoost	л. с.	340 375
Максимально возможная мощность, в т. ч. при режиме PowerBoost	л. с.	374 389
Запас по крутящему моменту	%	35
Обороты коленвала при максимальном параметре крутящего момента в минуту		1 800
Заправка горючим	л	635
Тип топливной системы		С компенсацией давления и потока
Узел сепаратора дизтоплива		Установлен
Трансмиссия автоматическая		Power Shift
Режимы КПП вперед		18
Число режимов реверса		4
Максимальный темп передвижения	км/ч	40
Блокировка дифференциального устройства переднего и заднего мостов управления		В базе с ручным и автоматическим переключением
Напорная система гидравлики		Насосный узел с изменяемой производительностью
Производительность насосной установки	л/мин	282
Размеры геометрические по габаритам (ДхШхВ) Д – по длине, вместе с грузом балласта и устройством навеса задним Ш – по ширине, без установки спаренных колес В – по высоте	мм	5 950х3 050х3 265
База трактора	м	3,055
Пневмошины передние спаренные		420-90R30
Пневмошины задние спаренные		520-85R42
Вес готового к работе трактора	т	18

Особенности основных агрегатов и узлов

Силовой агрегат

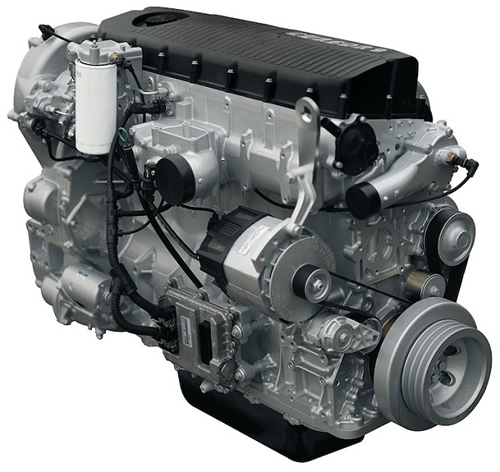

Фото: двигатель Cursor 9 Tier II

Высокий уровень производительности обеспечивает мотор Cursor 9 Tier II от компании Fiat Power Train (FPT). Его преимущество в линейке подобных агрегатов других производителей обеспечивают:

• высокие мощность и крутящий момент;
• турбонагнетатель с перепуском выхлопных газов и охлаждением наддувного воздуха;
• впрысковая система CommonRail;
• применение системы оптимизации параметров мощности Power Boost для оборудования, присоединяемого к валу отбора мощности, устройств, использующих гидросистему трактора;
• использование функции увеличения мощности в случае возникновения такой потребности;
• автоматический блок контроля производительности, оптимизирующий передачу момента от двигателя на узлы трансмиссии, регулируя его по факторам скорости машины и тяговой нагрузке на агрегат.

Силовая передача

Важно! Коробка передач позволяет выбрать одну из 18 скоростей при перемещении вперед и 4 – во время реверсивного движения. Управление силовым узлом производится в ручном или комплексном автоматическом режимах. Автоматика меняет передачу в соответствии с нагрузкой на мотор.

Фото: трансмиссия трактора

Трансмиссия соответствует типу Full Power Shift и позволяет проводить смену режима передачи момента без разрыва по потоку мощности.

Оптимизируют работу трансмиссии системы автоматики «Дорожный режим» и «Полевой режим», что позволяет экономить до 15% горючего.

В первом случае, без вмешательства оператора, машина будет поддерживать темп движения 40 км/ч, во втором – 23 км/ч.

Мосты

Машина полноприводная. Для подключения привода головного моста применяется электронное принудительное и автоматическое управление.

Электронные узлы выбирают режим блокировки дифференциала заднего моста. Спиральное исполнение шестерён заднего моста увеличивает контакт между зубьями, снижает шумовые параметры и обеспечивает повышенный ресурс эксплуатации.

Управление машиной

Осуществляется гидрорулем. Подключены к гидравлике рулевого управления узлы и системы:

• AFS AccuGuide ® — интегрированная система вождения, обеспечивающая точность в параллельных проходах трактора на обрабатываемом участке поля;
• HEADLAND MANAGEMENT CONTROL — осуществляющая запись до 30 сценариев разворота машины в конце рабочей полосы и воспроизводит их, маневрируя машиной. Также обеспечивает минимальный радиус поворота.

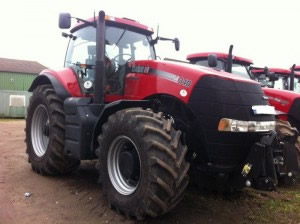

Система гидрооборудования

Пропускная способность системы до 274 литров в минуту, что обеспечивает грузоподъемность подключенного силового гидрооборудования свыше 10 т.

Гидравлическая система машины общая с гидравликой КПП и имеет следующие особенности:

1. Использована технология PFC (обеспечивает компенсацию потерь давления и потока).
2. Оборудована 6 парами выносных клапанов с электрогидравлическим управлением.
3. Возможно дополнительное подключение гидровыходов на узлах передней и задней навески.
4. Таймер времени работы программируется по частоте и времени включения клапанов.
5. Максимальную подачу гидравлической смеси, определение нагрузки на систему, возврат жидкости осуществляет система Power Beyond.

Устройства навеса и отбора мощности

Задняя навеска обеспечивает грузоподъемность 7,9 т, передняя – 5 т. Перемещаемый вал узла отбора мощности обеспечивает два режима вращения – 540 и 1 000 оборотов в минуту.

Защиту узла от перегрузок, плавный запуск высокоинерционных узлов обеспечивает муфта сцепления в многодисковом исполнении «мокрого» типа.

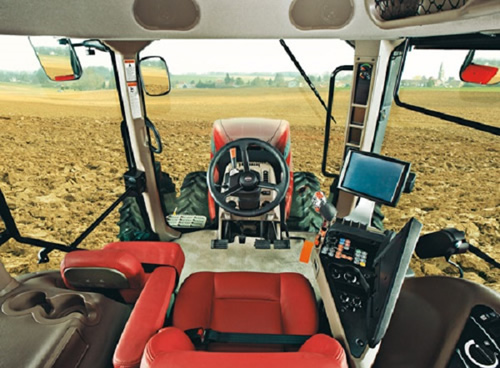

Кабина оператора

Одноместная, цельнометаллическая, большеобъемная, с остеклением 6,4 м кв. по площади. Снабжена узлами вентиляции, обогрева и кондиционирования. Установка рулевого колеса изменяется по углу наклона.

Удобная посадка оператора обеспечивается регулировками кресла на пневматической подвеске в продольном направлении, по углу наклона спинки, по поясничному подпору.

На левом подлокотнике расположены сенсорные органы управления двигателем и навесными устройствами. Трансмиссия управляется через мультифункциональный рычаг правого подлокотника.

Дисплеи, контрольные, сигнальные приборы сосредоточены на правой стойке кабины. Современная светотехника обеспечивает оператору полный обзор рабочей площадки.

Балансировка

У агрегата вес распределен с оптимальными параметрами, что сводит к минимуму регулировки баластного груза при переходе с одного навесного оборудования на другое, отличное по весу.

Заводская балансировка машины исключает потерю сцепления с почвой, ее чрезмерное уплотнение.

Опции, улучшающие производительность машины

Интегрированный монитор производительности, монтируемый на передней стойке кабины согласно инструкции по эксплуатации:

• обеспечивает информацией о состоянии агрегатов трактора;
• отключает двигатель при возникновении критической ситуации в узлах;
• определяет и уменьшает уровень пробуксовки колес;
• суммирует информацию по обработанным площадям поля за временной отрезок;
• сообщает о необходимости проведения работ по техническому обслуживанию.

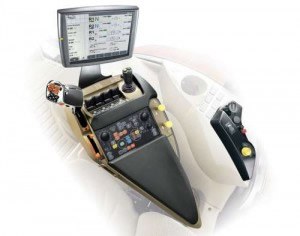

Установка подлокотника MULTICONTROLLER™ DRIVE LOGIC с цифровой системой логики, ICP-панели на сенсорах сводит управление всеми функциями трактора и навесного оборудования на это многофункциональное устройство. Доступно:

• изменение скорости и направления движения;
• подача и отсечка подачи горючего;
• использование сценариев разворота на полосе;
• включение и выключение электрогидравлических клапанных устройств навесного оборудования;
• управление задней и передней навесками, устройством отбора мощности;
• подключение джойстиков управления.

Установив на трактор систему AFS AccuGuide ®, вы обеспечиваете полный контроль над навесным оборудованием от Case IH, устройствами стандарта ISO11783 и эффективное взаимодействие с механизмами других производителей.

Система «Точных агроработ от AFS»:

• применяет параметры высева семян, соответствующие состоянию участка поля;
• формирует отчетные данные по всему комплексу агроработ.

Положение на рынке сельхозоборудования

Универсального назначения многофункциональный трактор Кейс Магнум 340 без наработки моточасов предлагается купить по ценам на конец 2015 года, начинающимся с 13 млн рублей.

Эффективная эксплуатация энергонасыщенного трактора Магнум 340 требует использования широкозахватных сельскохозяйственных орудий на повышенных скоростях, что снижает необходимость привлечения дополнительной техники и рабочего персонала, сокращает время проведения сельхозопераций.

Согласно отзывам специалистов, дополнительный экономический эффект обеспечивает применение в тракторе энерго- и ресурсосберегающих технологий.
