Российское предприятие «Геомаш» заслужило авторитет и популярность благодаря надёжным приборам для проделывания скважин. Головной офис завода базируется в Москве, а производственные линии — в Курской области.
Общие параметры буровых установок ЛБУ-50
Машина для бурения оборудована механическим приводом. Техника преимущественно используется для скважин:
- применяемых в строительстве самых разных объектов;
- имеющие техническое назначение;
- геологических разработок;
- рассчитанных для водозабора.
Техника имеет перечень существенных преимуществ:
- с самого начала работы инструмент для разбивания грунта испытывает огромное давление специального устройства;
- во время бурения вращатель можно отклонить от проделываемого отверстия благодаря его уникальной конфигурации;
- техника рассчитана на монтаж обсадных колонн;
- машина позволяет проделывать скважины канатно-ударным методом, параллельно привлекая к работе лебедку.
Незначительным минусом буровой техники является тот фат, что она приводится в действие мотором от транспортной основы.
Буровое установка ЛБУ 50 имеет следующие серийные модели:05, 07, 08, 10, 20.
В качестве оптимальных передвижных основ могут быть использованы:
- ЗИЛ-131;
- УРАЛ;
- КамАЗ.
С помощью буровой системы можно выполнять следующие действия:
- проделывать скважины шнеками размером до 500 мм;
- формировать шурфы до 850 мм;
- делать скважины по ударно-вращательной методике диаметром 550 мм;
- бурить отверстия промывочным или продувочным методом диаметром до 490 мм;
- при методе всухую размер отверстия достигает до 172 мм.
Конструктивные особенности
Машина оборудована приводным устройством на основе механики, также имеется вращатель, при этом конструкция подачи работает за счёт мачты, которая является направляющей силой.
Мачта имеет транспортное и рабочее положение. Их смена осуществляется гидравлическими цилиндрами. Мачта также снабжена однострунной оснасткой, которая располагается наверху.
Чтобы обеспечить мобильным буровым установкам устойчивость и сохранить баланс, машина имеет гидравлические домкраты.
Буровое устройство имеет мощные фары, благодаря которым сохранена работоспособность в тёмное время суток. Управляется вся система при помощи надежных пультов, которые размещены на мачтовой конструкции и на раме. Немаловажным является и создание комфортных условий работы для водителя установки. В этих целях конструкция оборудована удобной съёмной площадкой.
Базовая комплектация
В базовой версии установка оснащена следующим оборудованием:
| Устройство | Ед. измерения | Данные |
| Буры со шнеками | мм | 135, 180, 230, 300, 330, 350, 400, 500 |
| Шнеки с равным проходои | мм | 200, 320, 470 |
| Шнеки со съемной стамеской | мм | 300 |
| Шнеки с раздвижной стамеской | мм | 350 |
| Разбивные снаряды | мм | 121 |
| Набор для ударно-канатных работ: | ||
| — удар.-забивной стакан | мм | 89 |
| — ударно-забивной патрон | мм | 108 |
| — система обсадки | мм | 127 |
| Набор для методики работы «всухую» | ||
| Колонковый прибор | модель | СКС-127 |
| Набор для продувочных работ | ||
| Устройство для промывочных работ | ||
| Приборы для сплошной технологии | ||
| Буры | мм | 650, 850 |
| Скользящие шнеки | мм | 650, 850 |
| Погружные ударники пневматического типа | мм | 550 |
Дополнительное оборудование для формирования скважинных систем
Установка рассчитана при необходимости на работу со следующим оборудованием:
| Инструмент | Модель |
| Насос | НБ-50 |
| Компрессоры | ПК-50 |
| Генераторы для сварки | 500 |
| Два гидравлических домкрата | |
| Лебедка | |
| Балансир | |
| Рабочий стол | |
| Стол для проведения обсадной деятельности |

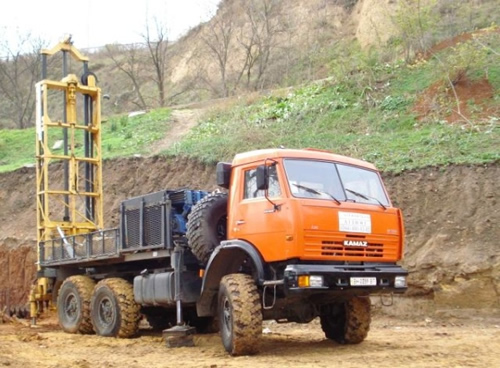

Модификации
Техника для формирования скважин имеет несколько модификаций:
| Оборудование | 20 и 05 | 07 | 08 | 10 |
| Лебедка | + | + | + | + |
| Балансир | + | — | — | — |
| Насос | — | + | — | — |
| Компрессор | — | — | + | — |
| Генератор | — | + | По желанию | + |
| Передние домкраты | — | + | + | + |
| Задние домкраты | + | + | + | + |
| Дополнительные задние домкраты | — | + | + | + |
| Грузовая платформа | + | + | + | + |
| Площадка для водителя | — | + | + | + |
| Вертлюг | — | + | + | — |
| Зажимной стол | — | + | По желанию | — |
| Рабочий стол | — | По желанию | + | + |
| Основа | ЗИЛ, УРАЛ, КамАЗ | КамАЗ | КамАЗ | КамАЗ |
Технические характеристики буровой установки ЛБУ-50 представлены в таблице:
| Характеристики | Ед. измерения | Показатели |
| Мощность приводного устройства | кВт | 95-165 (в зависимости от ходовой базы) |
| Подача | м | 3,25-3,9* |
| Верхняя подача | кгс | 12000 |
| Нижняя подача | кгс | 4000 |
| Частота об. шпинделя | об/мин | 14-101, 14-220* |
| Крутящий момент | кгм | 2000 |
| Грузоподъемность лебедочного устройства | кгс | 2500 |
| Глубина скважин | м | 16-200 (в зависимости от метода бурения) |
| Диаметр формируемых отверстий | мм | 190,5-850 (зависит от метода бурения) |
* — зависит от модели установки
