Обзор буровых установок на шасси ГАЗ 66

Буровые установки ГАЗ 66 – это бурильные агрегаты, установленные в качестве рабочего инструмента на колесную основу шасси грузового автомобиля российского производства ГАЗ 66. Популярный советский полноприводный грузовик высокой мощности и грузоподъемности 2 тонны стал отличным транспортным помощником для сложного скважинного оборудования, покоряющим бездорожье и крутые подъемы.

Особенности буровых на базе газ 66

ГАЗ-66 был самым массовым грузовиком советского времени, используемым для всевозможных транспортных задач сельского и промышленного хозяйства, армии и строительства. Машина ценится до сих пор отличной проходимостью, способностью развивать сравнительно высокую скорость и преодолевать склоны до 310 даже с полным грузом.

Установка буровых на шасси ГАЗ-66 стала возможной благодаря высокой грузоподъемности и устойчивости машины: удачное размещение центра тяжести дает одинаковое распределение веса даже при больших нагрузках. Кроме этого, буровые установки, основанные на ГАЗ-66, имеют следующие особенности:

1. Могут работать с грунтами разных категорий, до самых сложных (с I по VII).
2. Используют различные методики бурения – вибрационный, ударно-канатный способ и другие.
3. Машины оснащаются лебедками для удобного спуска и подъема рабочих частей установки.
4. В дополнение к буровой машина может оснащаться крановым оборудованием.
5. Для привода подачи рабочего инструмента используется гидравлика, а способ передачи ему вращательного движения – механический.
6. Колеса с широкопрофильными шинами, оснащенные системой регулировки давления, позволят работать в любых дорожных условиях.
7. Самоблокирующийся межколесный дифференциал в совокупности с высоким дорожным просветом делает установку не только мобильной, но и вездеходной.

Технические характеристики популярных моделей

На базе ГАЗ-66 создано множество модельных линеек мобильных буровых установок с разными характеристиками мощности, диаметра и глубины бурения, а также спецвозможностей: АВБ, БГ, БГМ, ВЕКТОР, УБС, УГБ. Все они имеют основой ГАЗ – машину Горьковского автозавода – гарант мощности, надежности и долгого срока службы.

АВБ-2М

АВБ-2М является самой компактной буровой на колесном ходу, выпускаемой заводом машиностроения им. В.В.Воровского на шасси преемника ГАЗ-66 – автомобиля ГАЗ-33081, имеющего для грузовика небольшой вес при высокой грузоподъемности в 2 тонны.

Для АБВ-2М характерны:

• высокие скорость и производительность работ;
• наличие ударной штанги утяжеленного типа для наиболее сложных работ с твердым грунтом;
• возможность перенастройки талевого крепления рабочих органов с однострунного на двухструнное;
• машина может перевозить не только саму установку: все вспомогательное оборудование, набор штанг и сменный инструмент размещаются в транспортном кузове.

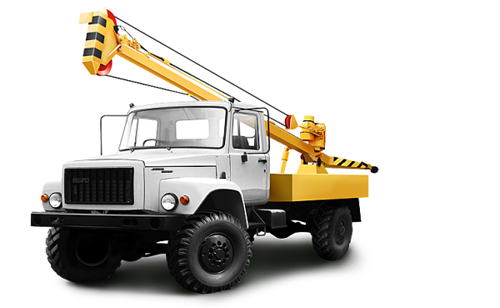

Фото буровой установки АБВ-2М

Параметры	Ед. измерения	Величина
Общая масса	т.	5,96
Габариты транспорт., длина/ширина/высота	м	7,32/2,27/3,55
Габариты рабочие, длина/ширина/высота	м	7,37/2,27/7,73
Макс. диаметр сверления выбратора	мм	219
Макс. диаметр сверления ударника	мм	108
Макс. глубина сверления	м	40

ГАЗ 66 с буровой установке стоит на службе у геодезистов при заборе и исследовании проб грунта с глубины. Она предназначена для вибрационного бурения скважин вертикального направления сравнительно небольшой глубины (до 40 метров) на грунтах I – IV категорий тяжести. Однако при использовании ударно-канатного метода бурения ей подвластны и более тяжелые породы (мерзлые и каменистые).

ИНТЕРЕСНО! Переоборудование машины с одного способа бурения на другой происходит очень быстро благодаря быстросъемному соединению, позволяющему заменить вибратор на ударник за минуты без применения значительных усилий.

УГБ

Установки горизонтального бурения УГБ на базе грузовика ГАЗ-66 производятся Щигровским заводом «Геомаш» для устройства гидрогеологических скважин. Модели включают следующие элементы и возможности:

• Работу с грунтами I-IV категорий.
• Сравнительно большую глубину бурения порядка 100 метров.
• Возможность установки шнеков для различных диаметров отверстий.
• Применяемые методы бурения – шнековый, колонковый, ударный.
• Установки полностью разборные, поэтому легко перевозятся до объекта.
• Комплекты сменного оборудования обеспечивают универсальность использования.

Буровая установка УГБ-1ВС

Показатели	УГБ-1ВС	УГБ-17	УГБ-50	УГБ-001
Общая масса, т	6,045	12,0	4,2	4,8
Крутящий момент, кН.м	5000	15000	5000	3500
Макс. диаметр сверления, мм	135-650	1720	198	151
Макс. глубина сверления, м	12-100	120	50	300

УБС

Буровые УБС серии «ПОИСК», основанные на ГАЗ-66, предназначены для бурения водяных скважин, разведочных работ по месторождениям, научного и промышленного поиска нефти, газа и т.п. Производятся ОАО «КМО», «Геомаш» и другими.

Могут работать шнековым способом, с промывкой и с продувом. Могут быть съемными для возможности работы как с установкой на колесном шасси, так и на территории объекта – с земли либо внутри помещения.

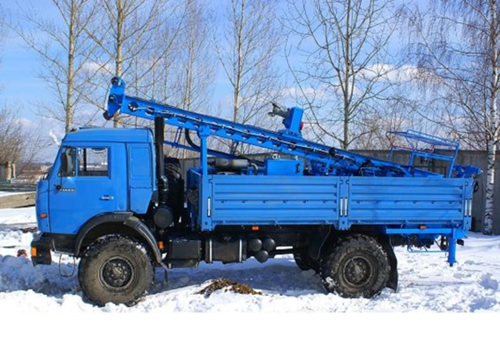

На фото буровая установка УБС

Параметр	Ед. измерения	Величина
Крутящий момент	кН.м	120-4000
Макс. диаметр сврления	мм	до 160
Макс. глубина сверления	м	до 150
