Начиная любую стройку, первым делом производят расчистку территории. Для этого удобнее всего воспользоваться бульдозером, представляющим собой трактор с закрепленным спереди широким отвалом из металла. Этим отвалом он легко перемещает грунт, разравнивая поверхность строительной площадки. Герой сегодняшнего обзора – популярный и доступный по цене бульдозер Б10М.
Бульдозер ЧТЗ Б10М
Машина эта относится к десятому тяговому классу и выпускается на ЧТЗ (Челябинском тракторном заводе). Она создана на базе тракторов Т10М этого же производителя и может оснащаться простой и надежной механической либо более производительной гидромеханической трансмиссией. Несколько модификаций (в том числе болотоходная) позволяют сделать агрегат максимально функциональным. К слову, эта модель стала результатом доработки
Агрегат весьма комфортен в использовании, так как у него существенно снижена вибрация. Это достигается благодаря установке силовой части на амортизационную систему.
В случае гидравлической трансмиссией управление происходит плавно и мягко, а реверс осуществляется даже во время движения. Передачи переключаются одним легким движением, а рычаги не вибрируют. А детали смазки трансмиссии и гидропривода управления совместимы с аналогичными элементами трактора Т10М, что очень удобно.
Башмаки гусениц бульдозера сделаны из особо крепкой стали и держатся на специальных болтах. Сегменты колес весьма долговечны и легко заменяются, а в подшипниках скольжения опорного катка ведущие детали сделаны из бронзы. Отметим еще уплотнение Duo Cone самоподжимного типа, примененное5 в катках и колесах, которое увеличивает ресурс работы машины. Ходовая часть оснащена жесткой балансировочной балкой на рессорах.
Назначение
Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику. Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной. Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).
И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов. Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости. Прекрасно работает машина и в субтропическом климате, душном и влажном.
Устройство
Улучшив предыдущую модель бульдозера (Б-10), разработчики достигли своей цели. Они в первую очередь потрудились над топливной системой и двигателем.
Двигатель
Четырехцилиндровый рядный мотор марки Д180 обладает немалой мощностью – 180 лошадиных сил. Однако горючего он потребляет меньше, чем предыдущая модель. Запускаться он может либо при помощи ЭССП (электростартерной системы), либо при помощи специального пускового двигателя П-23У.
Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.
Трансмиссия
Существует два варианта трансмиссии:
- Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
- В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).
Управление
Для поворота бульдозера используются бортовые фрикционы с дисками из металлокерамики. Они постоянно замкнуты. Прочные и надежные тормоза имеют сервированное управление.
Кабина оператора
У данной модели удобная герметичная кабина, которой не страшны ливень и снег. Переднее и заднее двойные стекла разделены и оснащены защитными решетками, благодаря чему можно работать даже в очень суровых погодных условиях. Отопление сделано на основе аппарата «Зенит 8000», оно достаточно мощное. Отметим систему защиты ROPS-FOPS, спасающую машину от опрокидывания, а водителя – от падения тяжестей сверху. Удобнейшее кресло «Пилот» делает работу на бульдозере весьма комфортной.
Гидравлика
Применение гидравлических цилиндров длинного хода позволило снизить давление в системе на 40 процентов. Кроме того, повысился ресурс работы. Благодаря наличию гидравлического трансформатора стало возможным регулировать крутящий момент и скорость вращения вала автоматически, бесступенчатым способом.
Технические характеристики
В таблице технические характеристики бульдозера ЧТЗ Б10М:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | Д-180 | |
| Мощность двигателя | 132 | кВт |
| Частота вращения | 1250 | об/мин |
| Коэффициент крутящего момента | от 25 | % |
| Ширина башмака гусеницы | 0,5 | м |
| Просвет (при твердом грунте) | 0,435 | м |
| Заправочная емкость | 300 | л |
| Расход горючего | 28,5 | л/час |
| Давление жидкости в гидросистеме | 20 | МПа |
| Вес (базового трактора) | 15,475 | т |
| Вес (с отвалом, рыхлителем и полной заправкой) | 19,57 | т |
| Длина (с отвалом и прицепом) | 5,673 | м |
| Длина (с отвалом и рыхлителем) | 6,867 | м |
Модификации
Бульдозер может комплектоваться несколькими видами отвалов – прямым (тип В), сферическим (тип К), полусферическим (тип Е и Е1), поворотным (тип Д). Сферическая форма хороша для работы с сыпучими материалами (углем, торфом, снегом), полусферическая – более емкая и удобная, чем прямая. Отвалы поворотного типа применяются при проведении дорожных и планировочных работ.
Еще бульдозеры различаются по числу зубцов рыхлителя (один или три), видами прицепляемого оборудования. Отдельно может поставляться лебедка ЛТ25. Кроме того, существует болотоходная модель (специально для слабого грунта). Далее рассмотрим основные модификации (к слову, всего их около 80 штук).
Б-10М.0101-1Е
Модель оснащена отвалом полусферической формы с гидравлическим цилиндром перекоса, увеличивающей на одну пятую производительность агрегата. В таблице – основные параметры.
Технические характеристики:
| Характеристики | Показатели | Ед. измерения |
| Тип трансмиссии | механическая | |
| Тип прицепного устройства | ЖПУ (жестко-прицепное) | |
| Тип бульдозерного оборудования | отвал типа Е | |
| Система пуска двигателя | П-23У | |
| Число опорных катков с каждой стороны | 6 | шт. |
| Производительность насоса НШ-100 | 28,5 | л/мин |
| Давление на грунт (удельное) | 0,054 | МПа |
| Тяговое усилие (максимум) | 151,8 | кН |
| Вес (с отвалом и ЖПУ) | 18,425 | т |

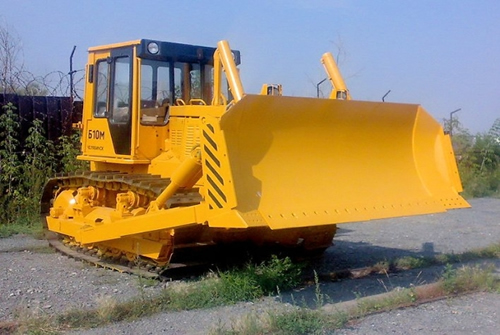

Б-10М.0111-1Е
Отличие этой модели от предыдущей – пятикатковая тележка. Оборудование используется такое же (ЖПУ и отвал полусферической формы).
Технические характеристики в таблице:
| Характеристики | Показатели | Ед. измерения |
| Тип трансмиссии | механическая | |
| Тип прицепного устройства | ЖПУ (жестко-прицепное) | |
| Тип бульдозерного оборудования | отвал типа Е | |
| Число опорных катков с каждой стороны | 5 | шт. |

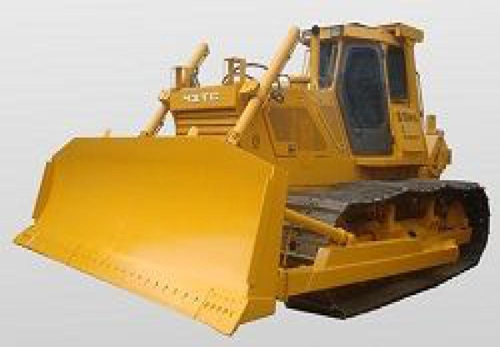

Б-10М.0101-ЕН
На данном бульдозере, кроме полусферического отвала, имеется рыхлитель с одним зубом.
| Характеристики | Показатели | Ед. измерения |
| Тип трансмиссии | механическая | |
| Тип бульдозерного оборудования | отвал типа Е | |
| Тип навесного оборудования | рыхлитель типа Н | |
| Вес (с отвалом и рыхлителем) | 19,905 | т |
Б10М.0001-ЕН
У данной модели, как и у предыдущей, присутствуют отвал полусферической формы и рыхлитель с одним зубом. Но трансмиссия здесь гидромеханическая.
| Характеристики | Показатели |
| Тип трансмиссии | гидромеханическая |
| Тип бульдозерного оборудования | отвал типа Е |
| Тип навесного оборудования | рыхлитель типа Н |

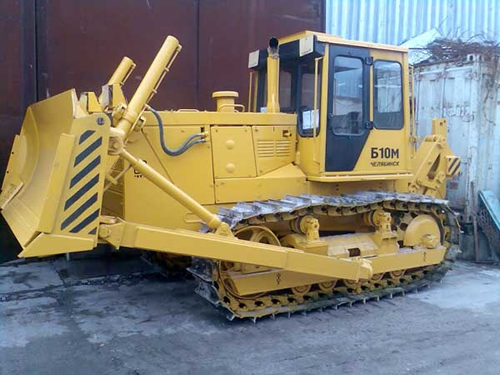

Б10М.0111-ЕН
Механическая трансмиссия, пятикатковая тележка, отвал полусферической формы и рыхлитель с одним зубом – отличия этой модели.
Б10М.0111-ЕР
Буква «Р» означает, что рыхлитель используется не с одним, а с тремя зубами. Кроме того, данная модификация предполагает использование любого типа отвала. Параметры:
| Характеристики | Показатели | Ед. измерения |
| Тип трансмиссии | механическая | |
| Тип бульдозерного оборудования | отвалы типа Е, К, В, Д | |
| Тип навесного оборудования | рыхлитель типа Р | |
| Число катков с одной стороны | 6 | шт. |
Соответственно, модель Б10М.0001-ЕР имеет гидромеханическую трансмиссию и шестикатковую тележку, а Б10М.0111-ЕР – механическую трансмиссию и пять катков с каждой стороны.
Б10МБ.0121-2В4
Напоследок расскажем о болотоходной модели, которая незаменима на подтаявшем и болотном грунте. Ее особенности – семикатковая тележка, прямой отвал, прицеп маятникового типа.
| Характеристики | Показатели | Ед. измерения |
| Тип трансмиссии | механическая | |
| Тип прицепного устройства | МПУ (маятниковое) | |
| Тип бульдозерного оборудования | прямой широкий отвал | |
| Число опорных катков с каждой стороны | 7 | шт. |
| Число поддерживающих катков | 2 | шт. |
| Ширина гусеничного башмака | 0,92 | м |
| Производитель насоса НШ-100 | 28,5 | л/мин |
| Давление на грунт (удельное) | 0,031 | МПа |
