Буровая установка ЗД ранее выпускалась заводом «УРАЛМАШ». В настоящее время есть компании, которые занимаются модернизацией. Одной из таких компаний является ООО «Рус-Ассет». Они занимаются не только комплектацией и продажей, но и помогают подобрать оборудование, доставляют до места бурения, организовывают шефмонтаж, а также помогают в подборе квалифицированного персонала. Позднее проводят техническое обслуживание.
Буровая установка ЗД
Буровая установка предназначена для бурения скважин до 5000 метров. Конструкция стационарна и может перемещаться только после полного демонтажа, а сам монтаж занимает от 8 до 17 суток. Используется для бурения месторождений нефти и газа. Основание установки, а также сама вышка производились из морозоустойчивого метала. Это дало возможность сертифицировать её для проведения робот в условиях крайнего севера, где температура может опускаться до экстремальных -45 градусов. Максимальная же температура составляет +50 градусов. Исходя из данных условий буровая установка ЗД-86 и ЗД-76 предназначены для бурения скважин именно на территории России, что они успешно и делают уже много лет.
Данная установка горизонтального бурения прошла ряд модернизаций, которые сделали её более безопасной для обслуживающего персонала. Электроника теперь расположена в одном месте, некоторые блоки получили расположение на отдельной площадке, а также были проведены некоторые другие мероприятия. Их результатом стало повышение монтажеспособности установки в целом.
Конструктивные особенности
В отличие от других буровых установок данного вида, это машина имеет ряд конструктивных особенностей:
- По пожеланию заказчика может комплектоваться укрытиями для защиты оборудования и персонала от различного рода воздействий.
- Для обеспечения установки электропитанием имеются два дизельных агрегата мощностью по 100 кВт. Они обеспечивают переменным током напряжением 380/220 В.
- Для того, чтобы установка выдерживала экстремальные температуры, применяется специальная морозоустойчивая сталь.
- Три групповых силовых дизельных агрегата служат приводом для бурового насоса, лебедки и ротора.
- Для второго насоса имеются свои собственные два дизельных агрегата.
- Все основные приводы располагаются внизу на открытом воздухе или в специальном укрытии. На верхней же монтажной площадке предусмотрена установка верхнего силового агрегата. Она производится по желанию заказчика.
- Имеется вспомогательный электромагнитный тормоз.
- Буровая установка имеет вышку башенного типа высотой 53 метра с массивным основанием. Вышка имеет два балкона, которые могут быть снабжены укрытиями для персонала. На вершине имеется монтажная площадка.
Технические характеристики
Технические характеристики буровой установки 3д представлены в таблице:
| Характеристики | Показатели |
| Максимальная нагрузка на крюк | 2250-3200 кН |
| Мощность лебедки | 1200 кВт |
| Высота вышки | 53 м |
| Диаметр талевого канала | 32 мм |
| Оснастка талевой системы | 6х7 |
| Грузоподъемность | 320 Тс |
| Мощность привода на валу подъемника | 690 — 710 кВт |
| Мощность силового агрегата | 816 л/с |
| Мощность привода ротора | 350 кВт |
| Предельное давление на выходе | 25 МПа |
| Предельно возможная подача | 51,9 л/с |
| Мощность бурового насоса | 600 кВт |
| Глубина бурения | 3600 — 5000 м |
| Длина свечи | 23-36 м |
| Диаметр отверстий в столе ротора | 700 мм |
| Масса | 350 т. |
Модификации
Для того, чтобы приспособить буровую установку 3д к различным погодным условиям и для выполнения различных видов работ, было разработано несколько модификаций: 3Д-76 и 3Д-86.

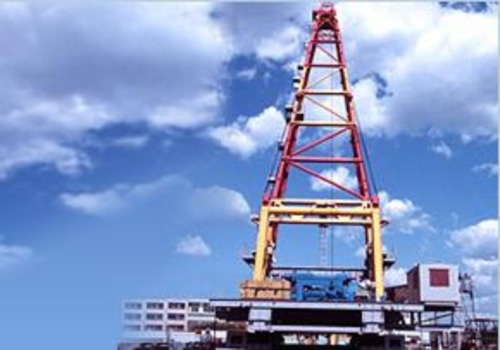

ЗД-76
Буровые установки, которые поставлял «УРАЛМАШ» имели различное предназначение.
В отличие от базовой модели, ЗД-76 предназначалась для использования в экстремальных погодных условиях с минусовыми температурами. Остальные же модификации использовались в более умеренном климате, были предназначены для морского бурения, либо направлялись на экспорт.
Технические характеристики модели 3д-76- в таблице:
| Характеристики | Показатели |
| Глубина бурения | 3600 м |
| Нагрузка на крюк | 2250 кН |
| Скорость подъема элеватора | 1,58 м/с |
| Скорость при раскачивании колон | 0,19 м/с |
| Мощность привода на валу элеватора | 710 кВт |

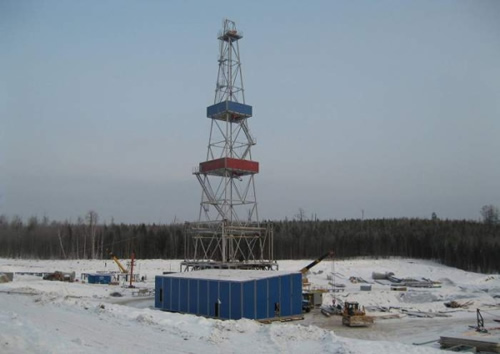

ЗД-86
Отличается от предыдущей большей глубиной бурения и максимальной нагрузкой на крюк. Также отличается мощностью механизма подъёма.
В таблице представлены технические характеристики буровой установки 3Д-86:
| Характеристики | Показатели |
| Глубина | 5000 м |
| Нагрузка | 3200 кН |
| скорость | 1,43 м/с |
| При раскачивании | 0,16 м/с |
| Мощность | 690 кВт |
