Выпуск сложной дорожной строительной техники, такой как автогрейдеры, в СССР начался почти одновременно на трех машиностроительных предприятиях.
После окончания Второй мировой войны этим занялись существовавшие со времен царской России фабрики «Брянский арсенал» и «Завод им. Колющенко», позднее переименованный в «Челябинские строительно-дорожные машины».
В середине пятидесятых годов прошлого века к ним присоединилось вновь созданное специализированное предприятие «ДорМаш». Именно на этом заводе в 1980 году было налажено производство автогрейдера среднего класса ДЗ-122.
Предназначение и принцип работы
Автогрейдер ДЗ-122 представляет собой самоходную специализированную машину, несущую несколько рабочих приспособлений, основным из которых является полноповоротный отвал, размещенный под углом к направлению движения.
Он предназначен для того, чтобы убирать взрыхленный грунт в сторону. Причем за счет поворотного круга это делается как по ходу движения вперед, так и назад.
Автогрейдер активно используют городские коммунальные и дорожные службы для уборки территорий ото льда и снега. Но основное их предназначение — это работы по планировке территорий, отрытию дорожного корыта, созданию насыпей или профильных выемок, засыпке рвов или ям.
Они хорошо справляются с выравниванием различных поверхностей, в том числе из щебня. Такую технику используют для перемешивания и разравнивания различных сыпучих материалов.
Выполняет эту работу ДЗ-122, совершая многократные последовательные перемещения по рабочей поверхности. При этом он использует все возможности полноповоротного отвала, который можно поворачивать под разным углом.
Если же возникает необходимость обрабатывать и выравнивать боковые поверхности, то этот отвал может поворачиваться в вертикальной плоскости, и нож выполняет свою работу с высокой эффективностью.
Кроме того, грейдер может выполнять роль бульдозера. Для этого на переднюю часть рабочей тележки устанавливается отвал с бульдозерным ножом.
В зависимости от модификации машины этот нож может быть неповоротным и частично поворотным, что повышает его рабочую эффективность.
Сзади к двухосевой части рабочей рамы крепится кирковщик-рыхлитель, имеющий четыре зуба из высокопрочной стали. С помощью этого механизма возможно вскрытие и разрыхление грунта, в том числе асфальтового покрытия, на глубину до 25 сантиметров.

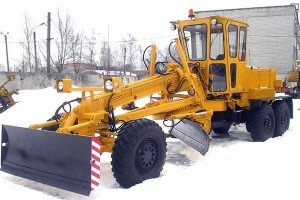

Параметры

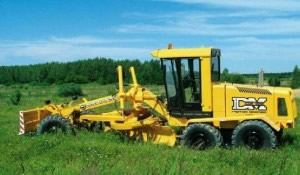

Специальный дорожно-строительный агрегат ДЗ-122А является базовой машиной в линейке автогрейдеров среднего класса, выпускаемых ЗАО «ДорМаш». По своим техническим характеристикам автогрейдер ДЗ-122А, показанный на фото слева, — трехосная спецмашина.
На рабочей или основной раме крепятся передний поворотный мост и задняя тележка. На ступицах мостов устанавливаются колеса с шинами в дюймах 14,00х20,00. Давление в шинах поддерживается до трех атмосфер.
Над задней тележкой, на раме, монтируются дизельный двигатель, закрытый капотом, и кабина оператора этого агрегата. Передний мост оборудуется отвалом с бульдозерным ножом.
С внешней стороны задней тележки может крепиться подъемный механизм кирковщика-рыхлителя. Он имеет четыре кирки, на которые устанавливаются зубья рыхлителя.
Зуб является быстрозаменяемым элементом этой системы, и, несмотря на то, что степень износа у них достаточно большая, чаще всего заказывают ДЗ-122 с этой опцией.
Основным рабочим инструментом ДЗ-122 является так называемое «рабочее оборудование» с полноповоротным отвалом, изначально установленным под углом к направлению движения для сдвига грунта или другого убираемого материала в сторону. Все это крепится на тяговой раме.
Трансмиссия грейдера состоит из механической или гидромеханической КПП, в зависимости от марки имеющегося двигателя.
Когда рассматривают технические характеристики ДЗ-122, то говорят в первую очередь о таких показателях, как:
- геометрические размеры грейдера по длине, ширине и высоте — 10 010х2 500х3 620 мм;
- вес снаряженной машины — 13,8 т;
- колесная колея — 2 000 мм;
- Угол наклона колес составляет 20 градусов в обе стороны;
- колесная формула грейдера — 1х2х3, то есть одна поворотная, две ведущие и общее количество рабочих осей — три;
- основная рама может складываться влево или вправо на угол до 30 градусов;
- база грейдерного отвала — 2 700 мм;
- грейдерный отвал с помощью гидроцилиндров может перемещаться.
- ширина неповоротного бульдозерного отвала — 2 500 мм;
- поворотный бульдозерный отвал в ширину — 3 090 мм;
- бульдозер может опускать нож ниже поверхности на 50 мм;
- поворотный отвал может поворачивать нож на 28 градусов в обе стороны;
- ширина рыхления — 1 366 мм.
Возможен подъем ножа на высоту 350 мм от поверхности участка, опускание ниже происходит также на 350 мм, именно с помощью этой функции копается дорожное корыто.
Для обработки боковой поверхности нож может поворачиваться максимально на угол в девяносто градусов;
Устройство конструкции
В конструкции ДЗ-122 одной из основных систем, схему которой необходимо изучить, является гидравлическая. С помощью гидроцилиндров, обладающих хорошими техническими характеристиками, происходит управление рабочими устройствами.

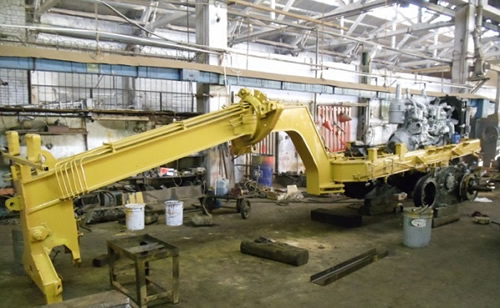

- Основная рама – главное силовое устройство машины. Она характеризуется сложной конструкцией, но благодаря применению профиля из высокопрочной стали имеет достаточную жесткость.
На раме, при ее первоначальной сборке, крепятся кронштейн-самолет и цилиндр-фиксатор, который служит стопором для тяговой рамы и позволяет приводить в движение рабочее оборудование.
- Передний мост имеет ступицы, на которые крепятся колеса, рулевые тяги с заменяемыми наконечниками, а также цилиндры наклона и поворота колес.
- Задняя тележка со ступицами колес отличается сложной конструкцией с балансирами, редукторами и тормозными устройствами.
Все четыре колеса, которые устанавливаются на ступицы задних колес, являются ведущими.
- Тяговые усилия от двигателя на колеса передаются с помощью карданной передачи и карданных валов.
- В состав рабочего оборудования, которое по-другому называется грейдерным отвалом, входят рама тяговая, поворотный круг, редуктор отвала и сам отвал с ножом.
Приводится в движение этот механизм цилиндрами — подъема рамы, выноса рамы и отвала, угла резания.
- Передняя лопата состоит из отвала и цилиндра подъема отвала бульдозера.
- Рыхлитель – это рама, к которой крепятся зубья и цилиндр подъема устройства.
- Кабина имеет большую площадь остекления, которая позволяет контролировать обстановку вокруг машины как во время движения, так и при работе с грунтом.
Для безопасности кабина оборудована системами защиты от опрокидывания и падения тяжелых предметов. Хорошая герметичность, поддерживаемая в кабине, позволяет отопителю работать с максимальной эффективностью.
Сиденье и рулевая колонка расположены так, чтобы обеспечить достаточную эргономику при управлении машиной.
Оборудование МКПП на задней тележке под кабиной позволяет легко переключать скорости.
Двигатели и трансмиссия
На автогрейдере ДЗ-122 и его модификациях устанавливаются дизельные ДВС нескольких вариаций с различными техническими характеристиками и расходом топлива. Это Cummins, А-01, Д-260 и ЯМЗ-236.
Средняя мощность, которую развивают эти силовые агрегаты, — 150 л. с. при крутящем моменте 500-660 Нм. При этом это низкооборотные агрегаты с показателями 1 700-2 300 об/мин. Система охлаждения двигателя водяная, с радиатором.
С этими двигателями устанавливается трансмиссия 6МКПП производства г. Пскова. Эта коробка имеет две задние передачи, что важно для такой строительно-дорожной машины.

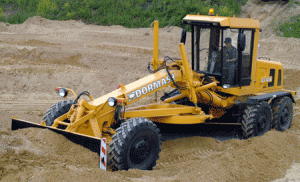

Модификации
За годы производства ДЗ-122 постоянно подвергался усовершенствованиям и доработкам. Только базовая модель ДЗ-122А имеет двенадцать различных модификаций.
В последние годы стали выпускаться ДЗ-122Б, которые также имеют несколько разновидностей.
Главные отличия в конструкции — это грейдеры с жесткой рамой или шарнирно-сочлененной, а также механическая или гидромеханическая трансмиссия, установленная на них.
На последних моделях ДЗ-122Б кабина оборудуется кондиционером или немецким отопителем, устанавливаются кресло серии Pilot и система мониторинга с GPS. Для улучшения запуска имеется предпусковой подогреватель.
Итальянская гидросистема — это тоже большой плюс для такой машины, обремененной гидроцилиндрами.
Важно! Гидромеханические коробки передач Zahnrad Fabrik и Dana, которые устанавливают на новые грейдеры, позволяют иметь помимо шести передних передач еще три задние. То есть назад машина может двигаться с большей скоростью, а это значит, что возрастает производительность.
Современные спецмашины комплектуются системой нивелирования американского или швейцарского производства. Это оборудование позволяет выполнять работы по профилированию и выравниванию грунта с высокой точностью до трех миллиметров.
Колодочная тормозная система заменена на дисковые тормоза в масляной ванне германского производства. Управление тормозной системой гидравлическое. Имеется аварийный тормоз. Это повысило эффективность при маневрировании на сложных рельефах.
ДЗ-122 предназначен для работы на грунтах I-IV категорий. На грунте I и II категорий автогрейдер может работать без рыхлителя. На более твердых землях обязательно необходимо предварительно рыхлить грунт.
В зависимости от установленного дополнительного оборудования, типа двигателя и трансмиссии цены на ДЗ-122Б сегодня могут быть от 2 900 000 до 3 600 000 рублей. Грейдеры ДЗ-122А можно приобрести по цене до 2 000 000 рублей.
