Камазовский большегрузный автосамосвал, получивший индекс 5511, стал одной из первых разработок предприятия, причем весьма удачной. Выносливая и мощная машина легко узнаваема — до сих пор ее нередко можно встретить на российских дорогах и стройках. А еще именно она первая появилась в советских магазинах в виде модели, выполненной в масштабе 1:43.
Cамосвал КамАЗ-5511
Это было в октябре 1977 года. Совместные усилия разработчиков из Набережных Челнов и инженеров из Мытищ, отправленных на подмогу, увенчались успехом. С конвейера Камского автомобильного завода сошел первый новенький самосвал, прообразом которого стала модель ЗИЛ-170. Ярко-желтый десятитонник с объемным кузовом опирался на три пары колес, задние из которых были сдвоенными. Это позволило существенно повысить осевую нагрузку.
В конструкции были применены новейшие технические разработки. Например, особые фары, испускающие асимметричные лучи, не бьющие в глаза шоферам встречных машинам. Или мигающая огни поворотных указателей, срабатывающие в аварийных ситуациях.
Прочный стальной кузов с задним типом разгрузки оснащен козырьком, а лобовое стекло сделано трехслойным. Основные детали унифицированы с другими камазовскими моделями, что очень удобно при ремонте.
Агрегат выпускали до 1990 года, а затем конструкторы немного его усовершенствовали: сменили дизель на более мощную модель с турбонаддувом, увеличили кузов, добавив ему задний борт, а также поставили рессоры. В итоге получился тринадцатитонный самосвал КамАЗ-55111, который предприятие производило до 2011 года. Эти две модели, отличающиеся всего одной цифрой в названии, очень похожи. Их легко перепутать, особенно издали.

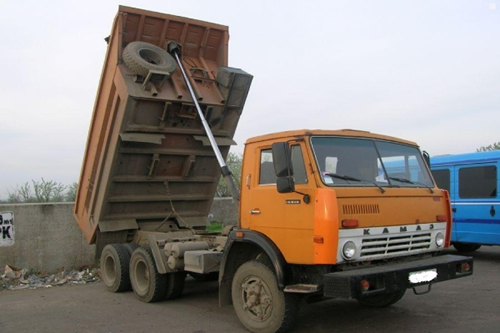

Назначение
С помощью этой машины можно перевозить до десяти тонн строительных материалов, а также любые другие грузов в рассыпном виде. Например, это могут быть мусорные отходы, снег, грунт. Хорошо показал себя КамАЗ-5511 на стройках, при благоустройстве территорий, на сельскохозяйственных работах.
Хорошая проходимость по бездорожью позволяет проехать самосвалу даже там, где другой автомобиль неизбежно застрянет. Причем он может трудиться в любых климатических условиях. А удобный разгрузочный механизм позволяет быстро разгрузить кузов. Меньше двадцати секунд требуется для его поднятия или опускания.
Плюсы и минусы
Положительные качества:
- Отличная проходимость (даже по лесу машина едет без труда) и большая грузоподъемность.
- Не очень высокая цена (по сравнению, скажем, с зарубежными аналогами).
- Наличие ремкомплектов практически на все узлы устройства.
- Просторная кабина, хороший обзор по зеркалам.
- Надежная и простая конструкция, легкость управления, отсутствие электроники, которая часто выходит из строя в неподходящий момент.
Отрицательные качества:
- Слабоватый дизель. У него не очень большой моторесурс, да и горючего он потребляет прилично.
- Жесткая подвеска, из-за которой на ухабах машину потряхивает, особенно если ехать быстро. Вследствие вибрации разбалтываются соединения и появляются зазоры, возникает стук.
Чтобы поддерживать самосвал «в форме», приходится регулярно проводить ремонт. То одна, то другая деталь изнашивается (причем довольно быстро). Зато стоимость запчастей не очень высокая.
Устройство
Кузов
Эта металлическая деталь ковшевидного типа снабжена защитным козырьком, прикрывающим кабину. К каркасу, служащему основанием, приварены стальные листы, образующие днище. Чтобы было удобно высыпать груз, оно немного расширено, а передний борт кузова располагается под наклоном. А чтобы в мороз груз не примерзал к днищу, имеется кузовная система обогрева. Работает она на отработанных газах. Они поступают через отверстия, сделанные в поперечине, находящейся в передней части надрамника.
Соединение надрамника с рамой осуществляется кронштейнами и стяжками. Кузов поднимается и опускается с помощью гидравлики. Опрокидывающий механизм оснащен кронштейнами со стопорными пальцами, которые крепко держат кузов поднятым. А чтобы он не перевернулся, его страхует специальный трос с пружиной.

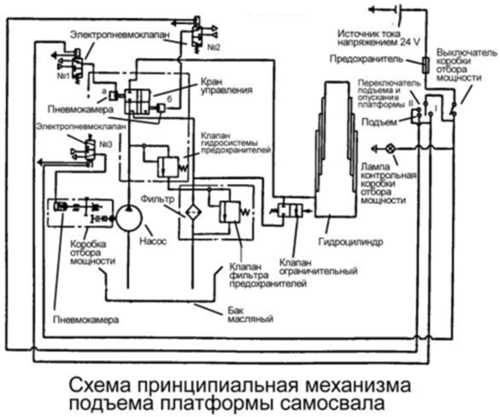

Гидропривод механизма подъема содержит:
- Коробку отбора мощности одноступенчатого типа, работающая от автомобильной КПП. Управляется она электропневматическим способом – делают это непосредственно из кабины.
- Гидроцилиндр с тремя ступенями телескопического типа, закрепленный на шарнирах между передним бортом и надрамником. Максимальный угол поднятия – 60 градусов. При этом происходит срабатывание ограничительного клапана.
- Три пневмоэлектрических клапана и систему пневмопроводов.
- Масляный резервуар, насос, маслопроводы и управляющий кран.
Двигатель
Здесь стоит «фирменный» камазовский двигатель без турбонаддува на 210 лошадиных сил. Он работает на дизельном топливе и включает восемь цилиндров, размещенных в виде буквы «V». Применяется охлаждающая система закрытого типа, которая требует постоянной принудительной подачи специальной жидкости (антифриза). В этой системе стоят два термостата, а привод вентилятора оснащен автоматической гидромуфтой.
Рама и мосты
В основе конструкции штампованной рамы лежат лонжероны из швеллеров и поперечины. В передней части находится буфер. На задней поперечине сделана проушина для буксировки, а передние концы лонжеронов заканчиваются буксирными крюками.
Машина трехосная, и у нее имеется два ведущих моста с двухступенчатыми зубчатыми передачами: задний и средний. У последнего стоит межосевой дифференциал (конического типа, с блокировкой). Передний мост является неразрезным, на нем стоят поворотные вилочные кулаки. Максимум поворота – 45 градусов. Рулевая трапеция располагается в задней части моста (переднего).
Трансмиссия и ходовая часть
Коробка передач (четырнадцатой модели) установлена механическая, шестеренчатая, с пятью ступенями. К переднему торцу ее картера крепится картер сцепления (сухого, двухдискового). Главная передача состоит из двух ступеней, содержащих цилиндрические и конические шестеренки.
Передняя подвеска сделана на двух продольных рессорах со скользящими задними концами. Пальцы с резиновыми втулками соединяют амортизаторы подвески с рамой машины. Задняя подвеска оснащена балансиром с одной осью, которая запрессована в его кронштейн. Колеса, задние из которых сдвоенные, используются трехкомпонентные, бездискового типа.
Тормоза
Кроме основной (рабочей) тормозной системы, имеются еще три: запасная, вспомогательная и стояночная. Они работают автономно. Рабочая система двухконтурного типа, управляемая пневматически, действует в отдельности на заднюю тележку и передний мост. Она запускается педалью. При ее выходе из строя с помощью рычага включается запасная система, которая действует только на заднюю тележку. Стояночные тормоза являются ее частью.
Для разгрузки основной системы и ее охлаждения служит вспомогательная система, использующая газодинамический механизм в выпускном устройстве. Он перекрывает подачу горючего, и машина плавно тормозит. Также в самосвале имеется привод аварийного снятия с тормозов.
Рулевое управление
Продольная тяга руля автомобиля – кованая, а поперечная – полая. Они оснащены шаровыми шарнирами. Для облегчения поворота используется гидроусилитель с пластинчатым шестеренным насосом и клапаном золотникового типа. Привод насоса работает от коленвала двигателя.
Кабина
У этой модели подрессоренная кабина, закрепленная на раме, рассчитана на два места. Она может откидываться вперед с помощью торсионного механизма – это сделано для удобства ухода за мотором. Триплексные стекла опускаются, форточки поворачиваются. Пол и стены покрыты шумотеплоизоляционными материалами. Есть отопление и вентиляция.
Электрика
Две последовательные аккумуляторные батареи соединены параллельно с трехфазным генератором мощностью 800 ватт. «Минус» с аккумуляторов через выключатель идет на корпус. Однопроводная система дает 24 вольта.
В качестве потребителей электроэнергии служат: системы сигнализации (световая и звуковая), приборная панель, освещение (наружное и внутреннее), отопительная, вентиляционная, пусковая системы.
Технические характеристики
Технические характеристики КАМАЗА-5511:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | дизельный, КамАЗ-740 | |
| Скорость движения (максимум) | 80-90 | км/ч |
| Грузоподъемность | 10 | т |
| Нагрузка на переднюю ось (максимум) | 4,4 | т |
| Нагрузка на заднюю ось (максимум) | 14,6 | т |
| Мощность двигателя | 146 | кВт |
| Частота вращения | 2600 | об/мин |
| Крутящий момент (максимум) | 667 | Нм |
| Число цилиндров двигателя | 8 | шт. |
| Диаметр цилиндра | 12 | см |
| Ходя поршня | 12 | см |
| Рабочий объем | 10,85 | л |
| Объем бака для горючего | 175 | л |
| Расход горючего на 100 км (зимой) | 30 | л |
| Расход топлива на 110 км (летом) | 27 | л |
| Колесная формула | 6х4 | |
| Радиус поворота (максимум) | 9 | м |
| Размер передней колеи | 2,01 | м |
| Размер задней колеи | 1,85 | м |
| База (между передней и средней осью) | 2,84 | м |
| База задней тележки | 1,32 | м |
| Просвет под задним мостом | 0,265 | м |
| Просвет под передней балкой | 0,347 | м |
| Вес (полный) | 19 | т |
| Вес (снаряженный) | 8,85 | т |
| Ширина (по задним шинам) | 2,5 | м |
| Высота по кузовному козырьку | 2,7 | м |
| Длина (полная) | 7,1 | м |
| Тип кузова | ковшовый, с задней нагрузкой | |
| Объем кузова | 6,6 | м3 |
| Длина кузова (по основанию) | 4,075 | м |
| Длина кузова (по козырьку) | 5,535 | м |
| Ширина кузова | 2,31 | м |
| Угол поднятия кузова | 60 | ° |
| Время поднятия полного кузова | 19 | С |
